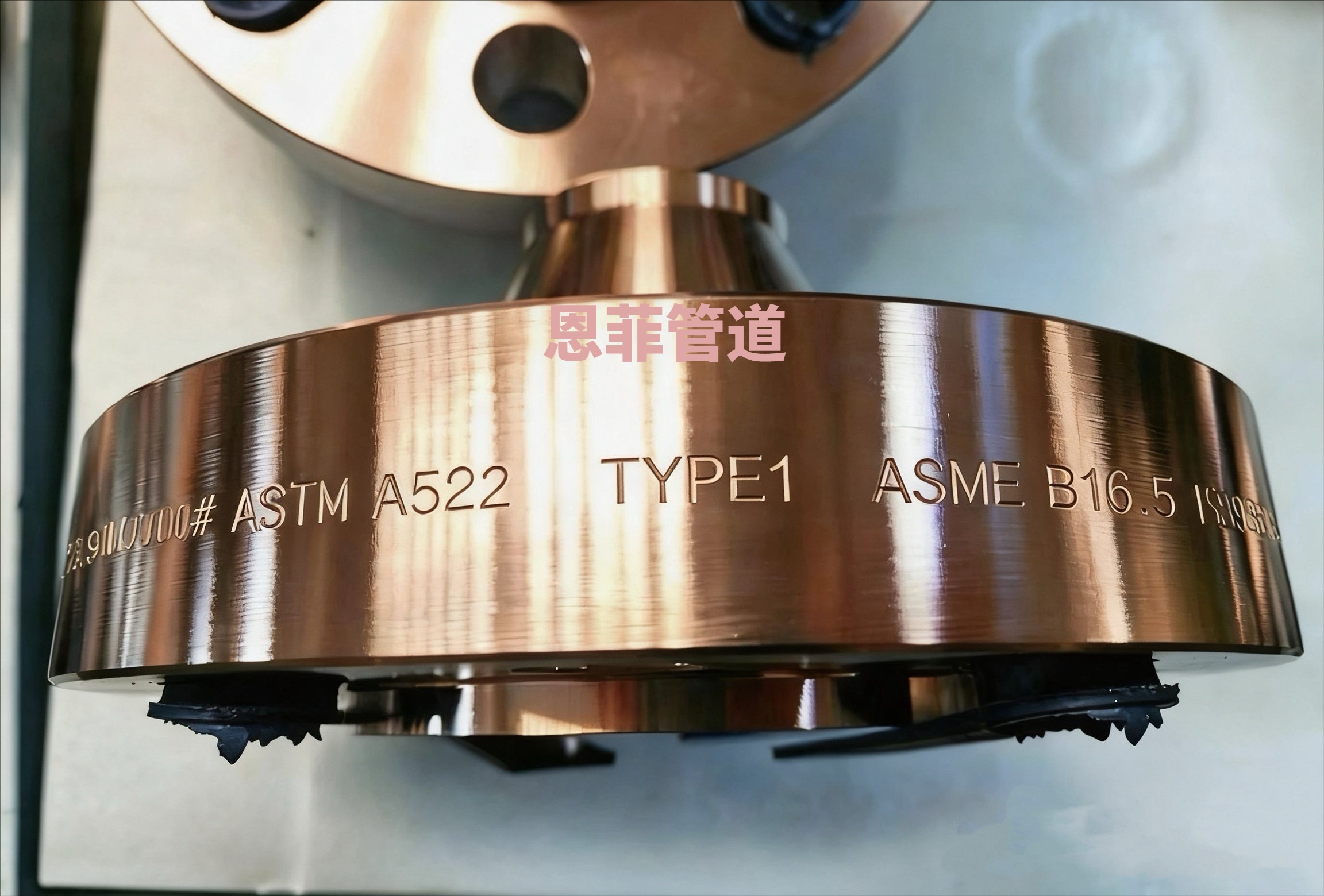

A522 TYPE1锻件法兰是一种专为深低温工况（低至 -196°C）设计的特种9%镍合金钢锻件，属于ASTM A522标准中的Type I类型。它将高镍含量带来的优异低温韧性与锻造成型工艺相结合，是液化天然气（LNG）等深冷领域的核心承压部件。

以下是该材料及锻件法兰的关键信息汇总：

材料定义与适用标准

| 项目 | 具体说明 |

| 标准全称 | ASTM A522/A522M 《低温用8%和9%镍合金钢锻制或轧制法兰、管件、阀门和部件》。

| 材料类型 | Type I (公称镍含量为9%) 和 Type II (公称镍含量为8%)。

| 适用温度 | Type I 设计用于 -196°C 至 121°C 的服役温度范围。

| 最大截面厚度 | 标准对锻件的最大截面厚度有明确限制：

双正火+回火态：最大 3英寸 [75mm]。

淬火+回火态：最大 5英寸 [125mm]。

化学成分与力学性能

由于A522 Type I与国内标准NB/T 47009中的06Ni9D牌号高度类似，以下数据可为材料性能提供参考：

化学成分 (wt%)

| 元素 | 碳 (C) | 硅 (Si) | 锰 (Mn) | 镍 (Ni) | 磷 (P) | 硫 (S) |

| 含量 | ≤0.08 | 0.15-0.35 | 0.30-0.80 | 8.50-10.0 | ≤0.008 | ≤0.004 |

力学性能 (参考06Ni9D, 淬火+回火态, 厚度≤125mm)

| 性能指标 | 典型值 |

| 抗拉强度 | 680 - 840 MPa |

| 屈服强度 (Rp0.2) | ≥ 550 MPa |

| 延伸率 (A) | ≥ 18% |

| 冲击功 (KV2 @ -196°C) | ≥ 60 J (平均值) |

锻件法兰的关键要求

锻件法兰的制造需严格遵循标准，关键点包括：

1.  热处理工艺：必须采用淬火+回火 (Q+T) 或双正火+回火工艺，以获得所需的低温韧性。

2.  严格检测：需按规定进行拉伸试验和夏比冲击试验以验证力学性能。

3.  锻件级别：对于06Ni9D等类似材质，标准通常要求对锻件进行逐件或抽检的拉伸、冲击及超声检测，具体级别根据设计规范确定。

关于制造商：恩菲管道科技（沧州）有限公司

   生产资质：公司明确表示可按ASME/ANSI标准生产法兰、管件等产品，材质覆盖镍基合金，这与A522 TYPE1的材料定位相符。

   相关认证：已通过ISO9001、欧盟CE(PED4.3)、NORSOK M-650等认证，这些资质是国际油气行业对特殊材料供应商的重要认可。

   经营范围：明确包含锻件及粉末冶金制品制造与销售、特种设备销售等，表明其具备专业锻件的生产能力。

ASTM A522 TYPE1 锻件法兰是服务于-196°C深冷环境的特种承压部件。其核心价值在于9%镍含量带来的卓越低温韧性和强度。恩菲管道科技（沧州）有限公司具备生产此类材质法兰的资质和相关认证。
